Recortando y alargando objetos

Orden Recortar

Esta orden sirve para "cortar" objetos o trozos de objetos que se intersectan con otras

entidades. Procedimiento:

• Designar aristas cortantes, objetos que definen las aristas cortantes donde desea acortar un objeto o pulse INTRO para indicar que todos los objetos del dibujo son aristas cortantes potenciales.
• Designar objeto a recortar: Especifica el objeto que se va a recortar. AutoCAD repita la solicitud principal para permitir el recorte de varios objetos. Se pulsa INTRO para finalizar la orden Recortar. Si el punto de designación del objeto está entre el final del objeto y una arista cortante, se elimina la parte del objeto que está fuera de la arista cortante. Si el punto de designación está entre dos aristas cortantes, se suprime la parte que está en medio y las partes que están fuera se conservan, convirtiendo a un solo objeto en dos.

Orden Alargar
El alargamiento funciona de la misma forma que el recorte. AutoCAD alarga objetos de modo
que éstos finalicen precisamente en las aristas de los contornos definidas por otros objetos.
Procedimiento:

• Designar aristas de contorno, objetos que definen los bordes del contorno hasta los que se desea alargar el objeto o pulsar INTRO para designar todos los objetos como contornos potenciales.
• Designar objetos a alargar. AutoCAD repite la solicitud para que el usuario pueda alargar varios objetos. Se pulsa INTRO para finalizar el comando.

En el siguiente vídeo tenemos ejemplos demostración propuestos y realizados por la Universidad Politécnica de Valencia para aprender a recortar y alargar líneas en el siguiente enlace http://www.youtube.com/watch?v=sg_tFOMLo8o&list=PLeOE1VjObMJeCxyut89ebaD84VOB5gVAu&index=17

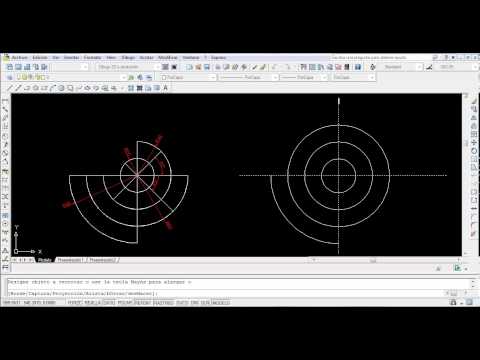

En el siguiente vídeo realizaremos un ejercicio que consiste en realizar una figura formada por un conjunto de arcos y círculos utilizando los comandos recorta y alarga.
http://youtu.be/BQF4HHSbYMs

Este ejercicio está propuesto en el vídeo de la Universidad Politécnica de Valencia en el siguiente enlace http://www.youtube.com/watch?v=NkbeHm6-qWk&list=PLeOE1VjObMJeCxyut89ebaD84VOB5gVAu&index=13

Los objetivos del ejercicio son utilizar la orden recortar para eliminar un fragmento o fragmentos de un objeto y la orden alargar para aumentar la longitud de líneas, polilíneas y arcos hasta unos límites designados.
