Dibujando líneas y círculos

Orden Línea

Es la entidad de dibujo más elemental, para ejecutarla se necesita la definición de sus puntos
de partida y finalización. Con línea, se puede crear una serie de segmentos de línea
contiguos. Cada segmento de línea es independiente de los demás segmentos de una serie.
Para dar la órden de dibujar una línea, puede hacerlo de la siguiente manera:

• Dé clic en el botón Línea
• Escoja en el menú desplegable la opción Dibujo/Línea,
• Escriba directamente desde la Ventana de Comandos: Línea, o l

Orden Círculo

Con este comando se pueden trazar círculos. Se dispone de varias opciones para hacerlos,
dependiendo de los datos conocidos:

• Círculo a partir de centro y radio/diámetro. (Opción por defecto)
• Círculo a partir de tres puntos. (Opción 3P)
• Círculo a partir de dos puntos. (Opción 2P)
• Círculo a partir de dos tangentes y radio. (Opción TTR)

La órdenes línea y círculo se pueden introducir de tres formas que son desde la barra de menú con la opción dibujo, desde la barra de herramientas y desde la línea de comando.

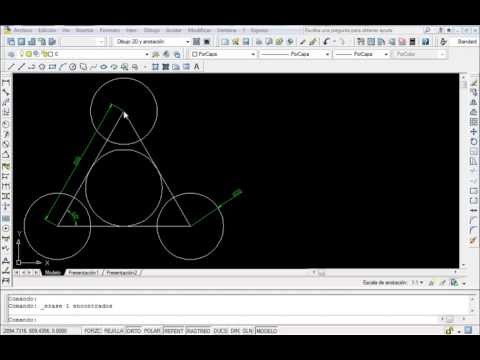

En el siguiente vídeo realizaremos un ejercicio que consiste en dibujar un triángulo equilátero y tres circunferencias situadas en sus vértices y otra en el interior del triángulo, tangente a los lados.

Este ejercicio está propuesto en el vídeo de la Universidad Politécnica de Valencia en el siguiente enlace http://www.youtube.com/watch?v=yDOPTJEOHI8&list=PLeOE1VjObMJeCxyut89ebaD84VOB5gV

El objetivo del ejercicio es aprender a utilizar los comandos línea y círculo.
