Dibujando arcos y elipses

Orden Arco

Hay varias opciones para trazar arcos (menú Dibujo/Arco), a
continuación se enumeran algunas de las mas empleadas.

• Arco a partir de tres puntos.
• Arco a partir de puntos inicial, final y central.
• Arco a partir del punto inicial, centro y ángulo conocido.
• Arco a partir del punto inicial, centro y longitud del arco conocida.
• Arco a partir del punto inicial, final y radio conocido.
• Arco a partir del punto inicial, final y ángulo conocido.

Con la excepción del primer método (3 puntos), los arcos se dibujan en
sentido contrario a las agujas del reloj desde el punto inicial al punto final.


 Orden Elipse

La forma de una elipse viene determinada por dos ejes que definen su longitud y su grosor. El
eje más largo se denomina eje mayor, mientras que el más corto recibe el nombre de eje
menor.

Para dibujar elipse:

•  Introducir punto final del eje
•  Introducir segundo punto final del eje
•  Fijar la distancia del otro eje

Para dar la órden de dibujar una elipse, puede hacerlo de la siguiente manera:

• Dé clic en el botón Elipse
• Escoja en el menú desplegable la opción Dibujo/Elipse,
• Escriba directamente desde la Ventana de Comandos: elipse

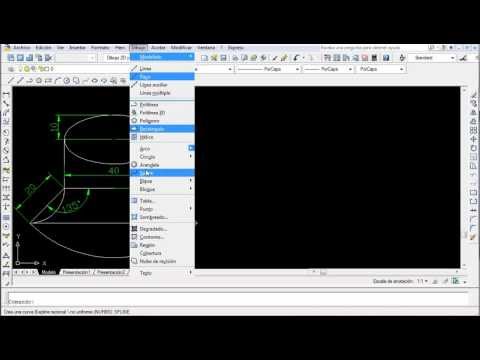

En el siguiente vídeo realizaremos un ejercicio que consiste en dibujar una figura utilizando los comandos elipse, línea, arco y simetría.

Este ejercicio está propuesto en el vídeo de la UPV en el siguiente enlace http://www.youtube.com/watch?v=MQkey4bh9fI&list=PLeOE1VjObMJeCxyut89ebaD84VOB5gVAu

Los objetivos del ejercicio son aplicar las distintas formas de dibujar arcos y elipses utilizando información sobre la situación de sus ejes en el entorno de autocad.
